DELTA 50使用了全世界最有效率的SDD感測器 (30 mm2),提升測試靈敏度,主要針對(Soil and Mining and RoHS/CPSIA)等模式提高元素靈敏
在XRF使用者下擔心輻射量的安全,利用特殊鋁合金加銅加強散熱及阻擋輻射線,降低50KV產生高輻射量(請參考黃色標記)。

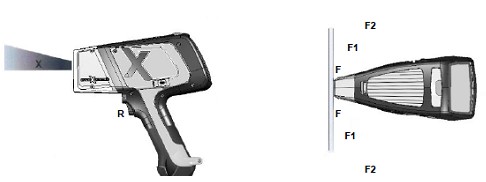

圖一、40KV與50KV輻射量儀器
材質 條件 | 電壓 (kv) | 電流 (UA) | 輻射檢測背景值 (BK) | 貼緊樣品(F) | 離發射源10公分遠 (F1) | 離發射源30公分遠 (F2) |
塑膠 | 40 | 80 | 0.04µ sV/h | 0.04µ sV/h | 2.15µ sV/h | 0.21µ sV/h |
50 | 9.15µ sV/h | 2µ sV/h | ||||
金屬 | 40 | 0.09µ sV/h | 0.04µ sV/h | |||
50 | 0.11µ sV/h | 0.06µ sV/h |
備註:BK:大氣背景值1西弗(Sv)=1000毫西弗(mSv)1西弗(Sv)=1000000微西弗(μSv)

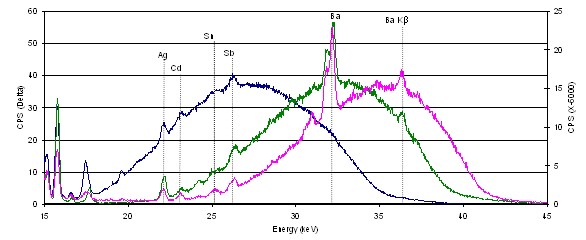

圖二、各別電壓能譜激發(40Kv,45Kv and 50Kv)
Ba元素在50KV(粉色)高電壓激發下,Ba元素能譜更加明顯減少誤判機會,反之40KV(藍色)、45KV(綠色)無法將Ba激發完整,所以會有誤判機會發生。

表一、50KV與40KV各元素檢測下限(LOD)
50KV在各別元素檢測下限更加明顯,以符合各法規需求,與客戶需求。
Element | 50KV Delta(ppm) | 40KV Delta(ppm) |
---|---|---|
Cl(Halogen free) | 80-90 | 80-90 |
Pb(RoHs/CPSIA) | 2 | 4 |
Br(RoHs/CPSIA) | 2 | 10-20 |
Cr(RoHs/CPSIA) | 10-12 | 10-12 |
Hg(RoHs/CPSIA) | 2 | 2 |
Ag (RoHs/CPSIA/Mining) | 2-3 | 6-8 |
Cd(RoHs/CPSIA/Soil) | 2-3 | 6-8 |
Sn(RoHs) | 5-8 | 11-15 |
Sb(RoHs) | 5-7 | 12-15 |
La(Mining) | 1% | 無法檢出 |
Ce(Mining) | 1% | 無法檢出 |
Pr(Mining) | 1% | 無法檢出 |
Nd(Mining) | 1% | 無法檢出 |
Ba(RoHs/CPSIA) | 20-25 | 1%以上 |
