X-ray CT工業無損檢測的7大常見應用概述

摘要

X光是近代物理的一個重要發現,一般我們熟知的應用如醫療上的X射線電腦斷層掃描,是以非侵入方式檢查身體內部的生理與病理現象。其實,X光在工業上應用亦相當廣泛,包含結構分析、缺陷分析、圖紙比對、逆向工程等都是X光的應用範圍,因為無須破壞樣品,是非破壞檢測的重要工具之一,結合工業自動化以及大數據的分析運算能力,能為產品的設計開發、製造工藝以及品管帶來相當大的助益,增加產業競爭力!

X-ray CT原理簡述

X-ray CT是利用X光的穿透性,以360度拍攝千百張物體的2D影像,再透過電腦斷層技術重組成一個立體的3D透視影像,可完整地看到物體內部複雜的結構、氣孔、裂縫等。工業上的X-ray CT,又常以其他名稱來描述,如X光檢查機、CT scan、3D掃描、X光影像檢測設備…

市場上常見落地式的X光檢查機,大約需要1公尺或更大的空間,隨著技術提升,也開始有桌上型X光檢查機,甚至是可攜式X光機,給予各產業應用更多元、更具經濟效益的選擇

桌上型 工業X-ray CT產品簡介

工業X-ray CT 應用

  1. 結構檢查
  2. 座標設定及幾何量測
  3. 缺陷分析
  4. 壁厚分析
  5. 纖維走向分析
  6. 品管圖紙比對 (CAD比對)
  7. 逆向工程

2D X-ray檢查機

X光照射單一角度的影像,也可以看到物體內部結構與缺陷,與3D立體穿透影像的差別在於,在此一角度看到的影像深度,全部都呈現在一個平面上。實務上2D X光檢查機的應用可以用於結構較為簡單、應用較為單純的產品拍攝。

缺陷分析

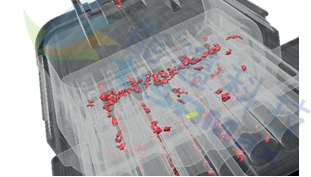

自動計算氣孔、砂孔,並依體積或直徑等按顏色標示

結構分析
透視內層結構、形狀、位置

圖紙比對
CAD圖檔與掃描解果比對

纖維走向分析
自動計算氣孔、砂孔,並依體積或直徑等按顏色標示
