摘要
隨著電子產品功能日益複雜，高階多層電路基板（如HDI PCB、IC載板）已成為現代電子產業核心。然而，這些多層結構的精密度與密集度對品質檢測提出前所未有的挑戰。傳統2D X光檢測受限於重疊與分辨率或傳統X ray CT對扁平大尺寸樣品量測同時需要高影像解析度限制，難以揭示層間缺陷。
NanoTube X-ray Laminography，憑藉150nm的極小X光焦點，結合層析掃描技術，實現無損、超高解析度的3D層間檢測，徹底革新品質控管流程。本文將深入探討NanoTube X-ray Laminography的技術原理、應用優勢、產業價值與未來發展。
現代電子製造業正面臨前所未有技術挑戰，隨著5G通訊、人工智慧、物聯網等新興技術快速發展，電子產品對於高密度、多層化電路基板需求急劇增加。傳統二維X光檢測技術在面對複雜多層結構時，經常出現重疊影像干擾、深層缺陷難以識別等問題，嚴重影響檢測準確性。
在這個背景下，nano tube X-ray結合Laminography技術出現，為電子製造業帶來了革命性解決方案。特別是其達到150nm超高解析度能力，不僅大幅提升了檢測精度，更為複雜多層電路基板品質控制開啟了新的可能性。
然而電子製造業品質要求日益嚴格，任何微小製造缺陷都可能導致產品失效，進而造成巨大經濟損失。根據產業統計，電路基板相關製造缺陷佔整體電子產品故障原因約30%，其中多層板內部缺陷檢出率更是品質控制關鍵指標。
2. Nano Tube X-ray技術簡介
NanoTube X-ray是一種基於陰極電子束創新X射線源，能夠穩定產生極小X光焦點（spot size），目前業界領先的NanoTube可達150nm解析度，並可在60~160kV能量範圍內運作。其核心技術包括先進電子光學設計、自動電子束聚焦、針對長時間曝光的高效冷卻系統，以及內建焦點尺寸自我監控，確保長時間運作下解析度穩定不變。
主要特點
- 150nm真實解析度，適用於2D/3D高精度檢測
- 高通量與極佳焦點穩定性，適合長時間3D層析掃描
- 自動化聚焦與像差校正，確保最佳成像品質
- 內建焦點監控，確保檢測一致性
2.1 X光源的工作原理
奈米光管具有優異的奈米電子束控制特性，在電場作用下能夠快速且穩定地發射電子。這些電子在高壓加速下撞擊陽極靶材，產生特徵X光。具有以下顯著優勢：
- 超長使用壽命：奈米X ray光管的穩定性極佳，使用壽命可達傳統X光管的10倍以上。
- 精確控制性：電子束的發射可以精確控制，實現更穩定X光輸出。
2.2 150nm Spot Size技術實現
實現150nm的極小焦點尺寸是nano tube X-ray技術的核心優勢。這種超細焦點通過以下技術手段實現：
- 電子束聚焦技術：利用特殊透鏡系統將電子束聚焦至奈米級別，確保X光源空間解析度。
- 靶材優化設計：特殊合金靶材，在保證X光強度同時，最小化焦點擴散。
- 熱管理系統：精密散熱設計確保靶材在高功率操作下仍能維持穩定焦點尺寸。
3. Laminography原理與優勢
Laminography是一種專門用於扁平、多層結構設計物體三維成像的層析技術，特別適合高階多層電路基板檢測需求。與傳統CT掃描不同，Laminography採用傾斜軸旋轉成像方式，能在有限空間內實現高品質三維重建，特別適合用於多層電路板、IC封裝、晶圓等扁平樣品。
3.1 Laminography優勢
- 幾何配置優勢：Laminography採用傾斜角度成像，無需對樣品完整360度旋轉，特別適合大尺寸或厚度有限平板樣品，掃描成像時間比傳統CT短非常多。
- 優勢
- 能夠消除上下層元件重疊造成的影像干擾(垂直軸)
- 可針對特定層面進行高解析度檢查
- 適合大尺寸、薄型、多層結構的非破壞檢測
- 支援3D重建，進行定位缺陷與異常分析
3.2 三維重建演算法
現代Laminography系統採用先進代數重建演算法，能夠從有限角度投影數據中，重建高品質三維影像。常見三維重建演算法主要包括：
- 濾波反投影演算法：基礎重建方法，運算速度快但對噪音敏感。
- 迭代重建演算法：如SART、OSEM等，能有效抑制偽影，提升影像品質。
- 深度學習演算法：結合AI技術新一代重建方法，在保證速度的同時大幅提升影像品質。
4. 150nm解析度的技術突破意義
NanoTube X-ray採用電子束陰極，以低控制電壓產生高密度、可精確聚焦電子束，進而在陽極產生極小X光焦點。遠超傳統微焦點X光源的極限，為多層電路板的細微結構檢測提供前所未有解析力。
150nm空間解析度在電子製造檢測領域具有劃時代意義。這個數值不僅代表了技術進步，更直接關係到檢測能力提升。
技術關鍵
- 陰極材料
- 先進電子光學聚焦與像差校正
- 高效熱管理與長壽命設計
- 可變焦點尺寸與功率設定
4.1 解析度與檢測能力關係
- 微焊點檢測：現代BGA封裝的焊球直徑通常在100-500μm之間，150nm解析度能夠清楚識別焊點內部微裂縫、氣泡等缺陷。
- 導線層檢測：多層板內部導線寬度不斷縮小，150nm解析度可以檢測出線寬變化、斷線等微細缺陷。
高階多層電路基板（如HDI PCB、IC載板、ABF載板等）普遍具有20層以上結構，線寬/間距已進入亞微米等級。常見缺陷包括層間短路、開路、孔洞、偏移、焊點虛焊等。隨著5G、AI、高速運算需求提升，品質要求日益嚴苛，傳統2D X光已無法滿足層間缺陷檢出率與精確度。
5.1 多層結構帶來檢測痛點
- 層間干擾：層間結構重疊，2D影像難以分辨
- 多層對位誤差需精度量測
- 需無損、快速、高通量檢測以配合量產
NanoTube X-ray Laminography，憑藉其150nm超高解析度與非破壞3D層析能力，已成為現代精密產業與科學研究領域不可或缺的關鍵檢測工具。以下為其主要應用場景：
高階多層電路基板（HDI PCB、IC載板）檢測
精確檢查層間短路、開路、偏移、金屬化孔（via）品質、BGA/CSP焊點空洞與橋接等缺陷，針對特定層面進行高解析度3D重建，解決傳統2D X光重疊與分辨率不足問題。
先進半導體封裝與微電子元件
針對TSV、微凸塊（micro bump）、焊點等亞微米級結構進行3D檢測與失效分析，協助提升先進封裝（如HBM、3D IC）組裝良率與可靠度。
6.1 解析度優勢
- 超高空間解析度：150nm焦點尺寸提供了具有細節辨識能力。
- 優異對比解析度：nano tube X-ray穩定輸出確保了一致影像對比度。
- 時間解析度：快速開關特性，支援高速掃描，縮短檢測時間。
6.2 三維成像能力
- 完整結構視覺化：Laminography技術提供三維視角，消除層間干擾，但在水平軸的影像仍可能會有重疊模糊不清影像情況。
- 任意截面分析：可從任意角度和深度觀察結構細節。
6.3 檢測效率提升
- 自動化程度高：先進影像處理演算法支援自動缺陷識別。
- 檢測速度快：nano tube即時開關特性大幅縮短檢測週期。
- 重現性佳：穩定X光源確保檢測結果一致性。
NanoTube X-ray Laminography技術已在多個領域展現出卓越應用成效，常見在高階多層電路基板、材料科學與生物醫學等領域。以下彙整實際案例與其帶來效益：
- 高階多層電路基板檢測案例
在歐洲同步輻射設施（ESRF）nano-imaging endstation ID22NI的實驗中，研究團隊利用X-ray laminography對奈米級光刻結構進行3D成像，獲得了高達135 nm的解析度，遠優於傳統方法。該技術能在不損傷樣品前提下，針對大面積進行掃描，並針對特定區域進行高解析度放大，實現多尺度、全自動化缺陷檢測。
效益：
- 可獲得結構3D資訊，提升缺陷定位準確性。
- 非破壞性檢測，無需拆解或破壞樣品，適合高價值、多層結構電路板全檢。
- 支援多尺度分析，能先大範圍快速掃描，再針對異常區域進行精細成像，提升檢測效率。

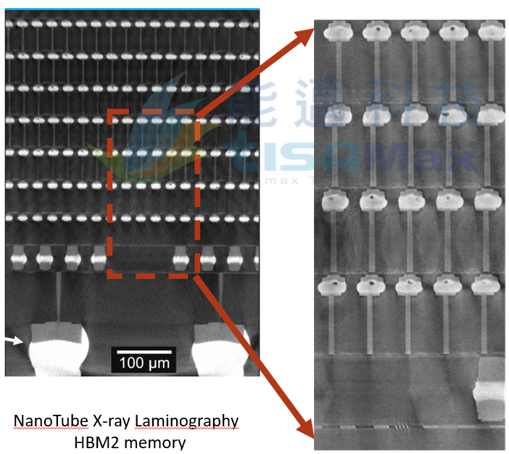

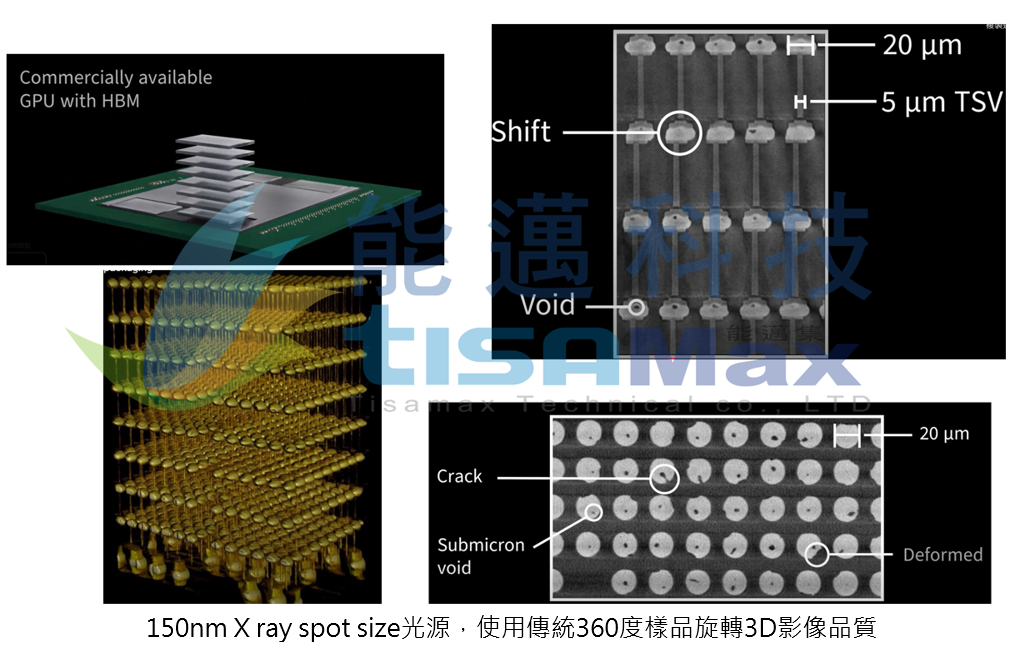

- TSV（Through Silicon Vias）與堆疊封裝的非破壞檢測應用
- TSV殘膠、塞孔不良與短路可透過 Nano-Laminography 進行觀察
- 避免破壞晶片封裝，Nano Tube提供非破壞切層辨識能力
- 分析包含TSV三維堆疊晶片，可重建空孔結構，估算填充材料均勻性

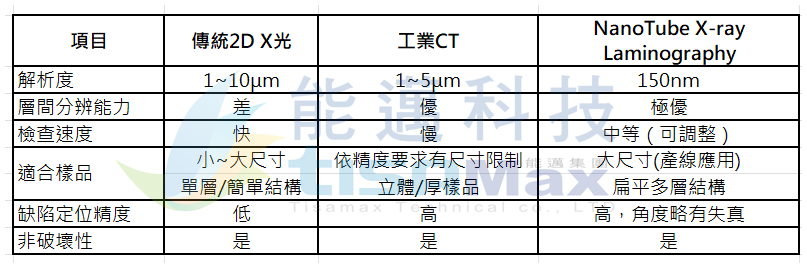

為了更客觀地評估nano tube X-ray Laminography技術價值，我們與傳統檢測方法進行全面比較。
8.1 與傳統X光檢測的比較
解析度對比：
- 傳統X光：通常0.5-5μm
- Nano tube X-ray：150nm，提升33-330倍
檢測深度：
- 傳統X光：受限於材料厚度(扁平樣品有限制)和密度
- Laminography：可檢測任意深度的特定層
影像品質：
- 傳統X光：存在重疊干擾
- Laminography：可進行三維分離，進行3D重建，但水平軸仍可能存在假影干擾
Nano tube X-ray Laminography技術仍在快速發展中，未來技術趨勢值得關注。
關鍵技術優勢
- 符合 <2μm 結構檢測需求（RDL、uBGA、TSV）
- 無需破壞元件，保存工程樣品
- 相容於自動上下料模組，實現 inline 分析應用
- 是先進封裝封測廠、研發中心與失效分析實驗室不可或缺關鍵工具
檢測技術提升趨勢
- 即時成像：系統將實現真正即時三維成像。
- 並行處理：多核心處理器和GPU加速將大幅縮短影像重建時間。
- 流水線檢測：實現連續性的高速檢測流程。
NanoTube X-ray Laminography以其150nm業界頂尖X光焦點尺寸，結合層析掃描技術，在高階半導體製程、複合封裝、奈米材料與生物結構中展現前所未有的影像能力。這項技術將在2nm製程下封裝可靠度分析、高階多層電路基板(PCB)、IC載板、以及先進電子製程中發揮更關鍵角色。
不僅提升了檢測解析度與準確度，更促進了電子產業自動化、智能化品質控管新紀元。隨著技術持續進步與應用擴展，這項技術不僅解決了傳統檢測方法諸多限制，更為電子製造業品質控制開啟了新的可能性。
綜合效益總結
- 大幅提升多層結構檢測解析度與準確性，在電子、半導體、材料、生醫等高階應用領域。
- 非破壞性、多尺度、全自動化檢測，可大幅提升生產良率、降低人為判斷誤差與不良品成本。
- 促進新材料與新製程開發，加速創新週期並提升產品競爭力。
NanoTube X-ray Laminography為多層結構與複雜樣品3D檢測革命性工具，未來隨著焦點尺寸與成像速度進一步提升，其產業價值將更加顯著。
關於作者：本文由資深電子製造檢測技術專家撰寫，具有超過15年X ray檢測和品質控制經驗，專精於X光檢測技術的應用和推廣。
免責聲明：本文內容僅供參考，具體技術參數和性能表現可能因設備廠商和應用條件而有所差異。建議在實際導入前進行充分技術評估和驗證。
11. 結論-能邁科技成功協助台灣在先進製程X ray自動化檢測技術合作開發
能邁科技憑藉深厚X-ray檢測實力，攜手台灣自動化產業界與技術研究單位合作，成功推動先進製程X-ray檢測技術的合作開發與產業落地。此技術大幅提升半導體、電子與高階製造產業的缺陷檢測效率與精度，有效強化品質控管，降低生產成本，並加速台灣高科技產業的創新升級。能邁科技與X ray研究專業團隊與本土合作夥伴共同打造自動化檢測解決方案，為台灣在全球高階製程領域樹立新標竿。
